Получение водорода в промышленных и домашних условиях

Откуда берется чистый водород

Хозяину на заметку

«Чтобы привлечь внимание к своей продукции, некоторые производители водородных котлов делают ссылки на некий “секретный катализатор” или на использование “газа Брауна” в своих устройствах». Например, можно извлечь водород из газа метана, где водорода аж 4 атома! Только вот, зачем? Метан и сам по себе – горючий газ, зачем терять дополнительную энергию на выработку чистого водорода? Где тут энергоэффективность? Поэтому чаще всего водород извлекают из воды, которая, как всем известно, не может гореть, применяя для этого метод электролиза. В самом общем виде этот метод можно описать как расщепление молекул воды на водород и кислород под действием электроэнергии. Например, можно извлечь водород из газа метана, где водорода аж 4 атома! Только вот, зачем? Метан и сам по себе – горючий газ, зачем терять дополнительную энергию на выработку чистого водорода? Где тут энергоэффективность? Поэтому чаще всего водород извлекают из воды, которая, как всем известно, не может гореть, применяя для этого метод электролиза. В самом общем виде этот метод можно описать как расщепление молекул воды на водород и кислород под действием электроэнергии

Например, можно извлечь водород из газа метана, где водорода аж 4 атома! Только вот, зачем? Метан и сам по себе – горючий газ, зачем терять дополнительную энергию на выработку чистого водорода? Где тут энергоэффективность? Поэтому чаще всего водород извлекают из воды, которая, как всем известно, не может гореть, применяя для этого метод электролиза. В самом общем виде этот метод можно описать как расщепление молекул воды на водород и кислород под действием электроэнергии.

Электролиз давно известен и широко применяется для получения чистого водорода. На практике ни один промышленный водородный котел, пока во всяком случае, не обходится без электролизной установки или электролизера. Все бы хорошо, но эта установка требует электроэнергии. Итак, водородный котел должен в обязательном порядке потреблять энергию. Вопрос в том, каковы же эти энергозатраты?

Все разговоры о «теплоте сгорания» водорода немного уводят нас в сторону от данного вопроса, а между тем, он наиболее важен. Итак, водородный котел может быть выгоден в единственном случае – произведенная им тепловая энергия должна быть выше, чем израсходованная на работу котла.

О законе сохранения энергии

Этот закон гласит, что все в мире взаимосвязано: если где-то убыло, то куда-то обязательно прибудет. И чтобы посредством электролиза можно было получить газ, определенное количество электрической энергии затратить все же придется. А энергия, как известно, получается преимущественно в результате создания тепла при сгорании иных типов топлива. И пусть даже мы возьмем чистую энергию, необходимую для генерирования электричества, и ту, что дает водород после сгорания, то потери будут двукратными (как минимум!) даже на самом современном оборудовании. Выходит, 1/2 средств просто выбрасывается на ветер. Более того, это лишь расходы, связанные с эксплуатацией, а стоимость оборудования, которое, как отмечалось, недешевое, не учитывается. Вспомним хотя бы водородные генераторы.

Если верить исследованиям, проведенным в Америке, то цена одного килограмма водорода (вернее, расходы на его создание) равна:

• 6,5 доллара при использовании промышленной электрической сети;
• 9 долларов при эксплуатации ветряных генераторов;
• 20 долларов в случае применения солярных приборов;
• 2,2 доллара при использовании твердого топлива;
• 5,5 доллара, если вещество производится из биомассы;
• 2,3 доллара, если речь идет об электролизе при высокой температуре, осуществляемом на атомной станции (самый дешевый способ, но самый далекий от обычного бытового применения).

Обратите внимание! Даже самый продвинутый генератор бытового типа будет значительно уступать по всем параметрам аналогичному промышленному прибору. Поэтому, ввиду описанных цен, говорить о том, что водород может составить серьезную конкуренцию природному газу, нельзя. То же относится и к электроэнергии, дизелю и даже тепловым насосам

То же относится и к электроэнергии, дизелю и даже тепловым насосам.

Стоимость водорода

Стоимость водорода

Технологии получения водорода влияют на его себестоимость. Итак, себестоимость водорода за 1 кг по мере возрастания составляет:

• 130 рублей — методом высокотемпературного электролиза на АЭС ;
• 200 рублей — методом конверсии углеводорода;
• 320 рублей — методом химической реакции (с АЭС);
• 350 рублей — методом добычи из биомассы;
• 420 рублей — методом электролиза;
• 700 рублей — методом восстановления реагента.

Таким образом, очевидно, что самый дешёвый способ добычи водорода — первый, методом электролиза на АЭС при участии высоких температур. Дело в том, что на АЭС высокие температуры являются побочным производственным эффектом, на их получение не идёт дополнительных затрат. Однако пока ещё ни один из способов получения водорода в качестве топливной энергии не является полностью окупаемым. Ведь даже если купить саму недорогую и при этом эффективную установку, даже если не учитывать её высокую стоимость, всё равно на выделение водорода требуется электроэнергия. Используемое электричество вырабатывается на местных станциях и передаётся по проводам. При этом происходят неизбежные потери энергии.

В качестве заключения. Альтернатива

Альтернативой, пускай и весьма спорной, является газ Брауна – химическое соединение, которое состоит из одного атома кислорода и двух водорода. Горение такого газа сопровождается образованием тепловой энергии (притом в четыре раза мощнее, чем в описанной выше конструкции).

Для отопления дома газом Брауна тоже используются электролизеры, ведь этот способ получения тепла также основан на электролизе. Создаются специальные котлы, в которых под действием переменного тока молекулы химических элементов разъединяются, образуя заветный газ Брауна.

Видео – Обогащенный газ Брауна

Вполне возможно, что инновационные энергоносители, резерв которых практически безграничен, вскоре вытеснят невозобновляемые природные ресурсы, освободив нас от необходимости в перманентной добычи ископаемых. Такой ход событий позитивно скажется не только на окружающей среде, но и на экологии планеты в целом.

Шаг 7: Образовательная часть

Если вы не собираетесь сооружать генератор водорода, но вам интересна сама химическая реакция, то прочитайте этот материал.

Электроны находятся в молекулах водорода. Блок питания подталкивает молекулы воды (HHO) к разделению на положительно заряженные ионы водорода (H+) и отрицательно заряженные гидроксид-ионы(OH-).

Из-за электромагнитных сил, положительно заряженные ионы водорода притягиваются к катоду, а гидроксид-ионы притягиваются к аноду.

Катод передаёт ионам водорода электроны, и они становятся газом водорода.

Так как анод притягивает электроны, то он забирает их у гидроксид-ионов и они становятся ионами водорода и газом кислорода (OO). Затем ионы водорода перемещаются к катоду.

• https://otivent.com/kak-sdelat-generator-vodoroda-v-domashnix-usloviyax
• https://all-he.ru/publ/svoimi_rukami/khimija/poluchenie_vodoroda_v_domashnikh_uslovijakh/3-1-0-103
• https://promzn.ru/drugoe-proizvodstvo/poluchenie-vodoroda.html
• http://mozgochiny.ru/himiya/poluchenie-vodoroda-tremya-sposobami/
• https://masterclub.online/topic/15171-poluchenie-vodoroda

Паровой риформинг (SMR)

Паровой риформинг — это процесс производства водорода из природного газа. В настоящее время этот метод является самым дешевым источником промышленного водорода. Процесс заключается в нагревании газа до 700–1100 ° C в присутствии пара и никелевого катализатора. В результате эндотермической реакции молекулы метана расщепляются и образуется окись углерода CO и водород H ₂ . Затем газообразный монооксид углерода можно пропускать с водяным паром над оксидом железа или другими оксидами и подвергать реакции конверсии водяного газа для получения дополнительных количеств H ₂ . Обратной стороной этого процесса является то, что его побочными продуктами являются основные выбросы в атмосферу CO ₂ , CO и других парниковых газов. В зависимости от качества сырья (природный газ, богатые газы, нафта и т. Д.) Из одной тонны произведенного водорода также будет производиться от 9 до 12 тонн CO ₂ , парникового газа, который может улавливаться.

Иллюстрирует входы и выходы парового риформинга природного газа, процесса производства водорода и парникового газа CO2, который может улавливаться с помощью CCS.

Для этого процесса высокотемпературный (700–1100 ° C) пар (H ₂ O) реагирует с метаном (CH ₄ ) в эндотермической реакции с образованием синтез-газа .

СН ₄ + Н ₂ О → СО + 3 Н ₂

На второй стадии дополнительный водород генерируется посредством низкотемпературной экзотермической реакции конверсии водяного газа , проводимой при температуре около 360 ° C:

СО + Н ₂ О → СО ₂ + Н ₂

По сути, атом кислорода (O) отделяется от дополнительной воды (пара), чтобы окислить CO до CO ₂ . Это окисление также дает энергию для поддержания реакции. Дополнительное тепло, необходимое для запуска процесса, обычно получают за счет сжигания некоторой части метана.

ИЗОБРЕТЕНИЕ ИМЕЕТ СЛЕДУЮЩИЕ ПРЕИМУЩЕСТВА

Тепло, полученное при окислении газов, можно использовать непосредственно на месте, причем водород и кислород получаются при утилизации отработанного пара и технической воды.

Небольшой расход воды при получении электроэнергии и тепла.

Простота способа.

Значительная экономия энергии, т.к. она затрачивается только на разогрев стартера до установившегося теплового режима.

Высокая производительность процесса, т.к. диссоциация молекул воды длится десятые доли секунды.

Взрыво- и пожаробезопасность способа, т.к. при его осуществлении нет необходимости в емкостях для сбора водорода и кислорода.

В процессе работы установки вода многократно очищается, преобразуясь в дистиллированную. Это исключает осадки и накипь, что увеличивает срок службы установки.

Установка изготавливается из обычной стали; за исключением котлов, изготавливаемых из жаропрочных сталей с футеровкой и экранированием их стенок. То есть не требуются специальные дорогие материалы.

Получение водорода в лаборатории

Современный лабораторный способ получения водорода не отличается от того, которым его получал Генри Кавендиш. Это реакции металлов с кислотами. В лаборатории водород получают в аппарате Киппа (рисунок 152).

Аппарат Киппа изготовляется из стекла и состоит из нескольких частей:

1. реакционная колба с резервуаром;
2. воронка с длинной трубкой;
3. газоотводная трубка.

Реакционная колба имеет верхнюю шарообразную часть с отверстием, в которое вставляется газоотводная трубка, снабженная краном или зажимом, и нижний резервуар в виде полусферы. Нижний резервуар и реакционная колба разделены резиновой или пластиковой прокладкой с отверстием, через которое проходит в нижний резервуар длинная трубка воронки, доходящая почти до дна. На прокладку через боковое отверстие шпателем насыпают твёрдые вещества (мрамор, цинк). Отверстие закрывается пробкой с газоотводной трубкой. Затем при открытом кране или зажиме в верхнюю воронку заливается раствор кислоты. Когда уровень жидкости достигает вещества на прокладке, начинается химическая реакция с выделением газа. При закрытии крана давление выделяющегося газа выдавливает жидкость из реактора в верхнюю часть воронки. Реакция прекращается. Открытие крана приводит к возобновлению реакции. Поместим в реакционную колбу кусочки цинка. В качестве кислоты воспользуемся серной кислотой. При контакте цинка и серной кислоты протекает реакция:

Водородом можно заполнить мыльный пузырь.

Для этого необходимо опустить газоотводную трубку в мыльный раствор. На конце трубки начнется формирование мыльного пузыря, заполненного водородом; со временем пузырь отрывается и улетает вверх, что доказывает легкость водорода. Соберем выделяющийся водород. С учетом того, что водород намного легче воздуха, для сбора водорода сосуд, в котором собирается газ, необходимо располагать вверх дном, или производить собирание методом вытеснения воды. Как обнаружить водород? Заполним пробирку водородом, держа ее вверх дном, по отношению к газоотводной трубке. Поднесем пробирку отверстием к пламени спиртовки – слышится характерный хлопок.

Хлопок – это признак того, что в пробирке содержится водород. При поднесении пробирки к пламени водород вступает в реакцию с кислородом, содержащимся в воздухе. При малых количествах реакция кислорода и водорода сопровождается хлопком. Более подробно об этой реакции будет рассказано в следующем параграфе.

Самостоятельное изготовление электролизера

Сделать электролизер собственными руками может всякий человек. Для сборочного процесса самой обычной конструкции понадобятся нижеследующие материалы:

• лист нержавеющей стали (оптимальные варианты – иностранная AISI 316L или наша 03Х16Н15М3);
• болты М6х150;
• шайбы и гайки;
• прозрачная трубка – можно использовать ватерпас, который применяется в целях строительства;
• несколько штуцеров типа «елочка» с внешним диаметром 8 мм;
• контейнер из пластика объемом 1,5 л;
• маленькой фильтрующий водопроводную воду фильтр, к примеру, фильтр для машин для стирки;
• обратный водный клапан.

Сборочный процесс

Собирать электролизер собственными руками следует по следующей инструкции:

1. В первую очередь нужно разметить и последующую распилку листа нержавеющей стали на одинаковые квадраты. Распилка может выполняться угловой шлифмашинкой (угловой шлифмашиной). Один из уголков в подобных квадратах обязан быть спилен под угол для верного закрепления пластин;
2. Дальше понадобится сделать отверстие для болта на противоположной от углового спила стороне пластины;
3. Соединение пластин следует производить по очереди: одна пластина на «+», следующая на «-» и так дальше;
4. Между разно заряженными пластинами должен находиться изолятор, которым выступает трубка от ватерпаса. Ее следует разрезать на кольца, какие следует разрезать вдоль для получения полосок толщиной 1 мм. Подобного расстояния между пластин достаточно для хорошего выделения газа при электролизе;
5. Скрепление пластин вместе выполняется при помощи шайб так: на болт садится шайба, потом – пластина, дальше – три шайбы, после – пластина и так дальше. Пластины, благоприятно заряженные, размещаются зеркально отрицательно заряженных листов. Это дает возможность не позволить задевание электродов спиленными краями;

Собранные вместе пластины электролизной установки

1. Собирая пластины, следует одновременно выполнять их изоляцию и затяжку гаек;
2. Также каждую пластину необходимо прозвонить для того, чтобы быть увереным в отсутствии короткого замыкания;
3. Дальше всю сборку требуется уместить в бокс из пластика;
4. После чего стоит выделить места касания болтов о стены контейнера, где и высверлить два отверстия. Если болты не влезают в емкость, тогда их нужно подрезать ножовкой;
5. Дальше болты затягиваются гайками и шайбами для герметичности конструкции;

Пластины, помещенные в контейнер из пластика

1. После проделанных действий понадобится выполнить отверстия в крышке контейнера и вставить в них штуцера. Непроницаемость в этом случае можно обеспечить при помощи промазки швов герметиками на силиконовой основе;
2. Защитный клапан и фильтр в конструкции размещаются на выходе газа и служат средством контроля чрезмерного его накопления, способное привести к плохим результатам;
3. Электролизная установка собрана.

Последний этап – испытание, которое выполняется подобным образом:

• заполнение водой емкости до отметки болтов для крепежа;
• подключение питания к прибору;
• подключение к штуцеру трубки, противоположный конец которой опускается в воду.

Если будет подан на установку слабый ток, то выпускание газа через трубку будет практически неприметно, однако изнутри электролизера его можно будет смотреть. Повышая переменный ток, добавляя щелочной катализатор в воду, можно значительно расширить выход газового вещества.

Сделанный электролизер как правило выступает важной частью многих устройств, к примеру, водородной горелки

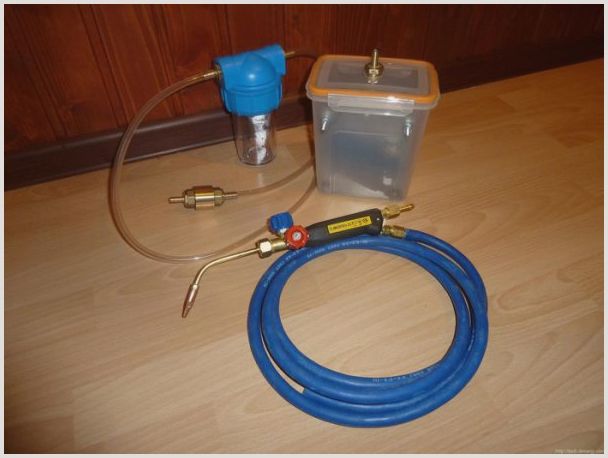

внешний вид водородной горелки, основой которой считается собственноручно сделанный электролизер

Зная типы, ключевые характеристики, устройство и рабочий принцип ионных установок, можно выполнить правильную сборку самодельной конструкции, которые является прекрасным помощником в самых разных бытовых ситуациях: от сварки и экономии топливного расхода автомобильного транспорта до функционирования систем отопления.

Способы получения водорода в промышленных условиях

Добыча путем конверсии метана. Вода в парообразном состоянии, предварительно нагретая до 1000 градусов по Цельсию, смешивается с метаном под давлением и в присутствии катализатора. Способ этот интересный и проверенный, также надо отметить, что он постоянно совершенствуется: ведется поиск новых катализаторов, более дешевых и эффективных.

Рассмотрим самый древний метод получения водорода — газификацию угля. При условии отсутствия доступа воздуха и температуре в 1300 градусов Цельсия, нагревают уголь и водяной пар. Таким образом, происходит вытеснение водорода из воды, и получается углекислый газ (водород будет наверху, углекислый газ, также получаемый в результате проводимой реакции, – внизу). Таким будет разделение газовой смеси, все очень просто.

Получение водорода путем электролиза воды считается самым простым вариантом. Для его осуществления необходимо залить в емкость раствор соды, поместить также туда два электрических элемента. Один будет заряжен положительно (анод), а второй – отрицательно (катод). При подаче тока водород отправится на катод, а кислород — на анод.

Получение водорода по методике частичного окисления. Для этого используется сплав алюминия и галлия. Его помещают в воду, что приводит к образованию водорода и оксида алюминия в процессе реакции. Галлий необходим для того, чтобы реакция произошла в полном объеме (этот элемент не позволит алюминию окислиться преждевременно).

В последнее время приобрела актуальность методика использования биотехнологий: при условии недостатка кислорода и серы, хламидомонады начинают интенсивно выделять водород. Очень интересный эффект, который сейчас активно изучается.

Не стоит забывать и еще один старый, проверенный метод добычи водорода, который заключается в использовании разных щелочных элементов и воды. В принципе, эта методика осуществима в лабораторных условиях при наличии необходимых мер безопасности. Таким образом, в ходе реакции (она протекает при нагревании и с катализаторами) образуется оксид металла и водород. Остается только его собрать.

Получить водород путем взаимодействия воды и угарного газа можно только в промышленных условиях. Образуется углекислый газ и водород, принцип их разделения описан выше.

Преимущества использования

Главное достоинство водорода как топлива состоит в его абсолютной безвредности: при сгорании этого вещества образуется чистый водяной пар.

Ни один другой вид топлива не может похвастаться этим качеством.

Даже природный газ при сжигании образует углекислоту, которая, как принято сегодня считать, приводит к возникновению парникового эффекта.

Второе преимущество – доступность. Водород является самым распространенным веществом во Вселенной, а добывать его можно прямо из воды, запасы которой на нашей планете можно считать неисчерпаемыми. Правда, как мы увидим далее, доступность эта пока только кажущаяся.

Применение водорода

Водород находит широкое практическое применение. Основные области его промышленного использования показаны на рисунке 103.

Значительная часть водорода идет на переработку нефти. Около 25 % производимого водорода расходуется на синтез аммиака NH₃. Это один из важнейших продуктов химической промышленности. Производство аммиака и азотных удобрений на его основе осуществляется в нашей стране на ОАО «Гродно Азот». Республика Беларусь поставляет азотные удобрения во многие страны мира.

В большом количестве водород расходуется на получение хлороводородной кислоты. Реакция горения водорода в

кислороде используется в ракетных двигателях, выводящих в космос летательные аппараты. Водород применяют и для получения металлов из оксидов. Таким способом получают тугоплавкие металлы молибден и вольфрам.

В пищевой промышленности водород используют в производстве маргарина из растительных масел. Реакцию горения водорода в кислороде применяют для сварочных работ. Если использовать специальные горелки, то можно повысить температуру пламени до 4000 оС. При такой температуре проводят сварочные работы с самыми тугоплавкими материалами.

В настоящее время в ряде стран, в том числе и в Беларуси, начаты исследования по замене невозобновляемых источников энергии (нефти, газа, угля) на водород. При сгорании водорода в кислороде образуется экологически чистый продукт — вода. А углекислый газ, вызывающий парниковый эффект (потепление окружающей среды), не выделяется.

Предполагают, что с середины XXI в. должно быть начато серийное производство автомобилей на водороде. Широкое применение найдут домашние топливные элементы, работа которых также основана на окислении водорода кислородом.

Краткие выводы урока:

1. В лаборатории водород получают действием кислот на металлы.
2. В промышленности для получения водорода используют доступное и дешевое сырье — природный газ, воду.
3. Водород — это перспективный источник энергии XXI в.

Надеюсь урок 26 «Получение водорода и его применение» был понятным и познавательным. Если у вас возникли вопросы, пишите их в комментарии. Если вопросов нет, то переходите к следующему уроку.

Способы получения водорода в промышленных условиях

Добыча путем конверсии метана

. Вода в парообразном состоянии, предварительно нагретая до 1000 градусов по Цельсию, смешивается с метаном под давлением и в присутствии катализатора. Способ этот интересный и проверенный, также надо отметить, что он постоянно совершенствуется: ведется поиск новых катализаторов, более дешевых и эффективных.

Рассмотрим самый древний метод получения водорода — газификацию угля

. При условии отсутствия доступа воздуха и температуре в 1300 градусов Цельсия, нагревают уголь и водяной пар. Таким образом, происходит вытеснение водорода из воды, и получается углекислый газ (водород будет наверху, углекислый газ, также получаемый в результате проводимой реакции, – внизу). Таким будет разделение газовой смеси, все очень просто.

Получение водорода путем электролиза воды

считается самым простым вариантом. Для его осуществления необходимо залить в емкость раствор соды, поместить также туда два электрических элемента. Один будет заряжен положительно (анод), а второй – отрицательно (катод). При подаче тока водород отправится на катод, а кислород — на анод.

Получение водорода по методике частичного окисления

. Для этого используется сплав алюминия и галлия. Его помещают в воду, что приводит к образованию водорода и оксида алюминия в процессе реакции. Галлий необходим для того, чтобы реакция произошла в полном объеме (этот элемент не позволит алюминию окислиться преждевременно).

В последнее время приобрела актуальность методика использования биотехнологий

: при условии недостатка кислорода и серы, хламидомонады начинают интенсивно выделять водород. Очень интересный эффект, который сейчас активно изучается.

Не стоит забывать и еще один старый, проверенный метод добычи водорода, который заключается в использовании разных щелочных элементов

и воды. В принципе, эта методика осуществима в лабораторных условиях при наличии необходимых мер безопасности. Таким образом, в ходе реакции (она протекает при нагревании и с катализаторами) образуется оксид металла и водород. Остается только его собрать.

Получить водород путем взаимодействия воды и угарного газа

можно только в промышленных условиях. Образуется углекислый газ и водород, принцип их разделения описан выше.

Выполнить электролизер собственными руками

Наверняка, вам знаком процесс электролиза ещё из программы начальной школы. Это когда в воду ставят 2 полярных электрода под током, дабы получить металлы или неметаллы в чистом виде. Электролизер необходим, чтобы разложить водяные молекулы на кислород и водород. Электролизер, являясь частью научных механизмов, делит молекулы на ионы.

Есть два типа данного прибора:

• Сухой электролизер (это абсолютно закрытая ячейка);
• Влажный электролизер (это две металлические пластины, помещенные в контейнер с водой).

Этот аппарат простой в плане устройства, что дает возможность его задействовать даже дома. Электролизеры делят электролизные заряды атомов молекул на заряженные атомы.

В нашем случае он делит воду на позитивный водород и негативный кислород. Чтобы это сделать требуется большое количество энергии, и чтобы сделать меньше кол-во необходимой энергии, применяют катализатор.

Схема работы водородного котла и преимущества такого способа отопления

Способ отопления жилища при помощи водородного котла был придуман относительно недавно в Италии (а автомобильный двигатель на водороде, кстати, ещё в 1960-х годах). Раньше учёные тоже задумывались над использованием водорода в качестве «домашнего» топлива, однако, была одна проблема: сделать котёл из привычных материалов не получалось из-за очень высокой температуры горения этого газа.

Теперь же ситуация изменилась: водородные котлы делают из таких же материалов, как и все остальные. Отзывы о них преимущественно положительные, их можно найти, зайдя на любой тематический форум.

Если кто-то услышит выражение «газ Брауна», то здесь волноваться не стоит: речь идёт не об иприте или смеси для активации ядерного заряда. Это смесь водорода и кислорода, которая должна активизироваться при помощи кислородно-водородного электролиза (в устройстве вставлен электролизёр). Большинство установок работает именно на этом газу.

Процесс получения водорода с помощью электролиза

Процесс отопления предельно прост: в специальной установке (котле) есть резервуар с водородом. При температуре в 300C° газ начинает взаимодействовать с кислородом, образуя воду и пар, которые и распределяется по системе трубопроводов внутри жилых домов.

Из преимуществ такого вида отопления можно выделить следующие:

• водород попросту не имеет продуктов горения за исключением воды (конденсируемая вода попадает в отопительный трубопровод — никаких дымоходов держать не придётся);
• абсолютная экологическая безопасность;
• водород не воспламеняется, а отдаёт большое количество тепловой энергии при взаимодействии с кислородом (в результате этой каталитической реакции и образуется вода);
• фактическая температура теплоносителя — 40C° (может показаться, что немного, однако теплопотерь у такого способа отопления быть не может априори).

Шаг 4: Дорабатываем источник питания

Перед доработкой блока питания, проверьте, что он никуда не подключен!

Сама доработка очень проста. Вам нужно соединить зелёный кабель с чёрным (земля). Не спаивайте кабели друг с другом, ведь в случае короткого замыкания вам нужно будет их разъединить, а потом, для продолжения работы, соединить снова (хорошей идеей будет соединить кабели при помощи выключателя).

Блок питания начнёт работать, как только вы соедините зеленый и черный кабель. Теперь у нас есть блок питания.

Для использования блока питания, оголите синий кабель (-12V) и желтый кабель (+12V). Закрепите оголенные провода в завинчивающихся клеммах.

Электролизер для получения водорода: чертежи, схема

Рассмотрим, как можно сделать мощную газовую горелку, работающую от смеси водорода с кислородом. Схему такого устройства можно посмотреть на рисунке 8.

Рис. 8. Устройство водородной горелки

Пояснение:

1. Сопло горелки.
2. Резиновые трубки.
3. Второй водяной затвор.
4. Первый водяной затвор.
5. Анод.
6. Катод.
7. Электроды.
8. Ванна электролизера.

На рисунке 9 представлена принципиальная схема блока питания для электролизера нашей горелки.

Рис. 9. Блок питания электролизной горелки

На мощный выпрямитель нам понадобятся следующие детали:

• Транзисторы: VT1 – МП26Б; VT2 – П308.
• Тиристоры: VS1 – КУ202Н.
• Диоды: VD1-VD4 – Д232; VD5 – Д226Б; VD6, VD7 – Д814Б.
• Конденсаторы: 0,5 мкФ.
• Переменные резисторы: R3 -22 кОм.
• Резисторы: R1 – 30 кОм; R2 – 15 кОм; R4 – 800 Ом; R5 – 2,7 кОм; R6 – 3 кОм; R7 – 10 кОм.
• PA1 – амперметр со шкалой измерения не менее 20 А.

Краткая инструкция по деталям к электролизеру.

Ванну можно сделать из старого аккумулятора. Пластины следует нарезать 150х150 мм из кровельного железа (толщина листа 0,5 мм). Для работы с вышеописанным блоком питания потребуется собрать электролизер на 81 ячейку. Чертеж, по которому выполняется монтаж, приведен на рисунке 10.

Рис. 10. Чертеж электролизера для водородной горелки

Заметим, что обслуживание такого устройства и управление им не вызывает трудностей.
